東晟產品分類
聯系我們
廣東東晟密封科技有限公司
電話：
傳真：
地址：石碣鎮橫滘工業區偉業街
郵編：523302
E-mail：
安全閥O形圈常見的3種密封失效分析及處理？
來源：廣東東晟密封科技有限公司 - www.j-v-m.com更新時間：2016-12-02
東晟密封圈告訴您安全閥用的O形密封圈的3種關于密封圈的失效分析及處理方案，如密封圈介質不相容失效、密封圈的使用疲勞失效、密封圈的變形失效的三種密封失效分析及處理方案。
一、o形圈之介質不相容失效：

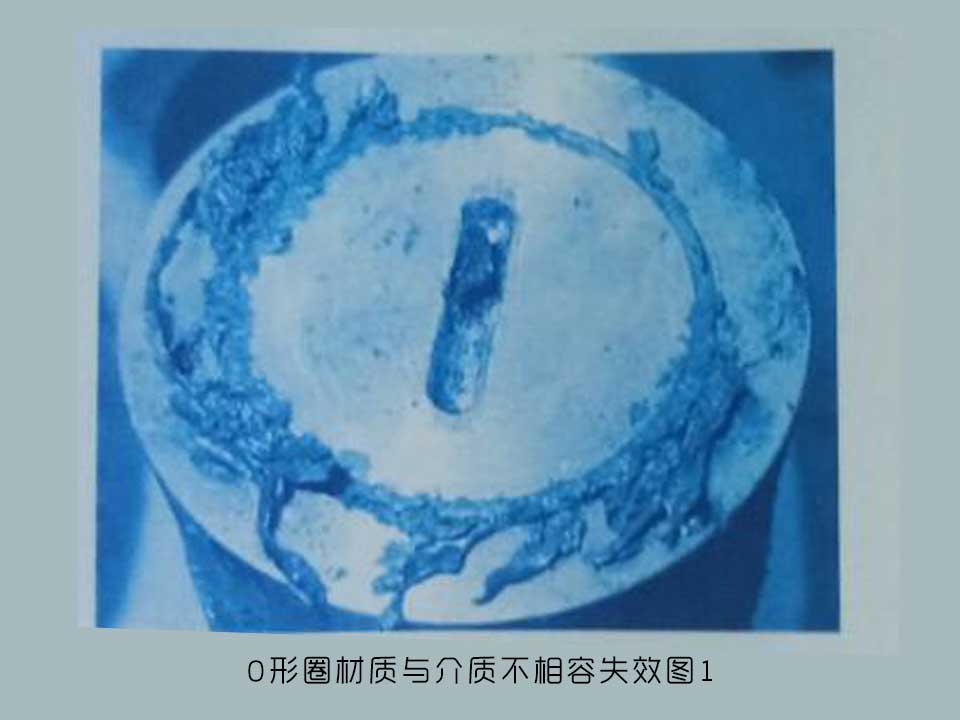

在實際工程中，選用的O形圈與介質不相容，將出現腐蝕、溶脹變形（O形圈材質與介質不相容失效圖1）和斷裂等問題，造成安全閥密封失衡。
二、O型密封圈之疲勞失效：
在某種天然氣加氫裝置上，安全閥整定壓力為26MPa，工作壓力為24.7MPa，上線運行一段時間后，出現泄漏現象。安全閥拆卸檢查顯示閥座密封處O型密封圈出現斷裂。經過分析之后，由于實際工作壓力波動范圍走出系統的預期范圍，而系統工作壓力與整定壓力很接近，致使安全閥頻繁起跳，達到了O型密封圈的壽命極限，導致O型密封圈的疲勞斷裂失效。解決方案是通過工藝改進控制系統壓力的波動，并且定期更換閥座處O型密封圈，上線后安全閥正常運行中。
三、O形密封圈永久變形失效：

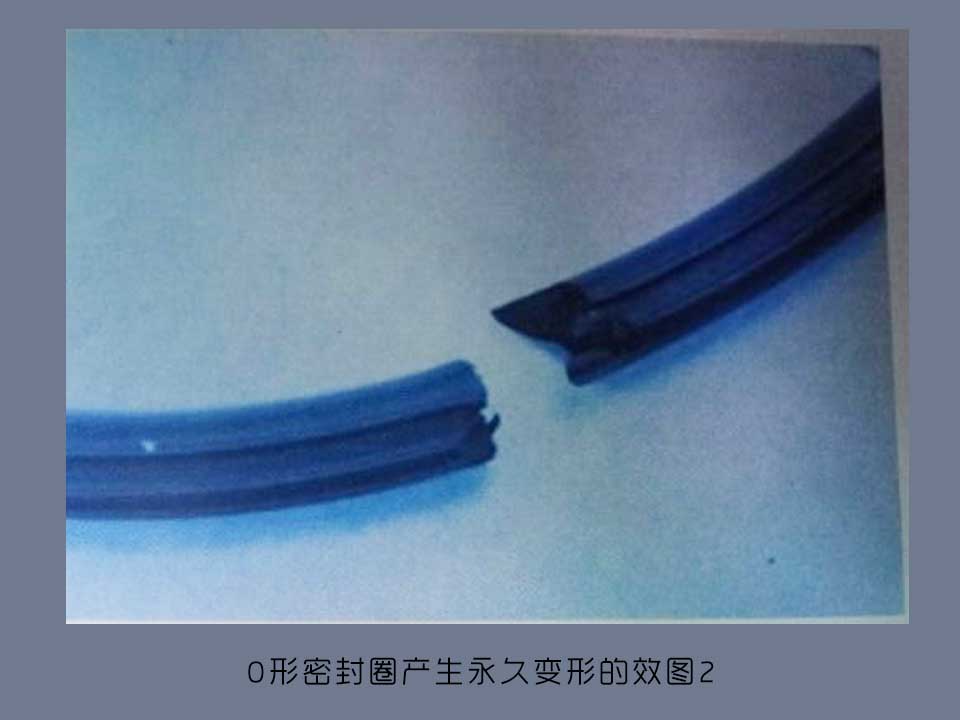

橡膠密封材質對于塑料和石墨等其他類型的非金屬的密封材質來說，硬度較低，并且具有較好的回彈性，但是在高溫、高壓或二者兼有的工況之下，容易產生永久變形，造成密封失效。某天然氣管線，安全閥整定壓力21MPa，選用75邵氏硬度的O形密封圈。閥門密封運行一年后表面光滑，但閥座密封處O形密封圈斷面已永久變形為矩形溝槽的形狀（可見圖2），失去回彈性，造成密封失效。當更換為90邵氏硬度的O形密封圈，密封圈工作性能良好。
東晟百科為您推薦——
1.一種耐腐蝕性的安全閥O型密封圈？ - 常見問題
