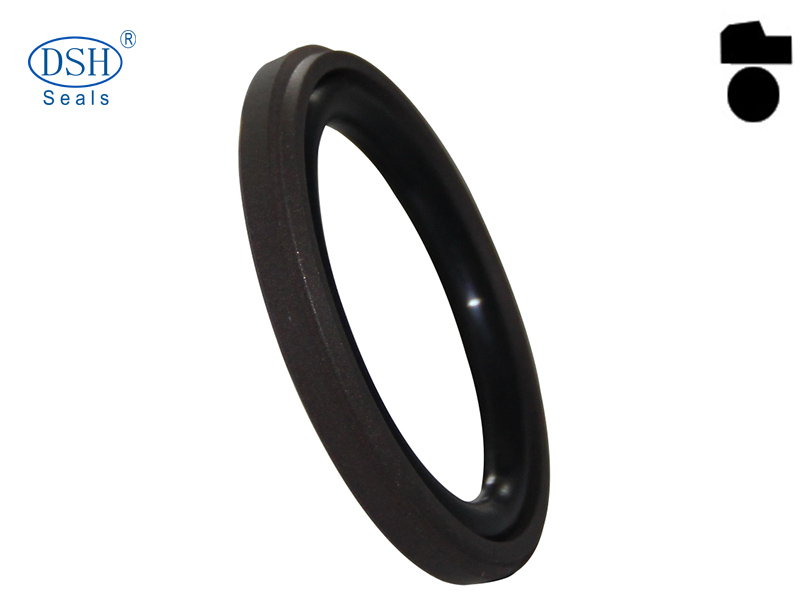

階梯型組合密封件DSD
- 代碼：DSD
- 壓力≤(MPa)：60
- 速度≤(m/s)：15
- 溫度℃：-45/+200
- 材料：NBR/PTFE FKM
- 介質：液壓油、阻燃液、水、氣
- 應用：標準油缸,陶瓷設備,機床,液壓設備,油壓機
- 訂購熱線：400-0087-996
產品詳情
|
-軸用密封圈 階梯型組合密封件DSD |
 |
| 技術參數> Technical Data | ||||
|
壓力> Pressure[Mpa] |
溫度> Temperature(℃>) |
速度 Sliding speed(m/s) |
介質> Medium |
|
|
標準產品 tandard |
60 | -45/+200 | 15 |
液壓油、阻燃油、水、氣 Mineral oil based hydraulic fluids, barely flammable hydraulic fluids, water,air and others. |
| 材料Material |
設計標準或互換 件Standard or can fit the groove |
|||
| O ring & X ring | 滑環slide ring | ISO 7425/1 | ||
| 標準設計Standard | NBR |
PTFE-青銅 PTFE-Bronze |
設計選用時可參考:特瑞堡密封件（Trelleborg公司）PS系列、邁克密封件（Merkel公司）OMKE系列、派克密封件（Parker公司）OG系列、阿斯頓密封件（AS公司）的YAB系列標準。以上資料僅供參考。GB/T 15242.3 | |
|
特殊Special (on request) |
FKM |
PTFE-碳纖維 PTFE-Carbon |
PS14/PS12/PS16, GS55014/GS55012/GS55016 | |
|
本設計是用于改進O圈的動密封并適用于O圈的溝槽 The seal is designed to expand and improve the service parameters of O-Rings and is installed in existing O-Ring grooves. |
| 工作壓力Pressure | 160bar | 200bar | 400bar |
| 擠出間隙Max Gap E | E≤0.6mm | E≤0.4mm | E≤0.2mm |
訂貨范例 Order Example for standard version:
缸徑 Diameter D=100mm
訂貨號 Order Code: DSD100*84.9*6.3

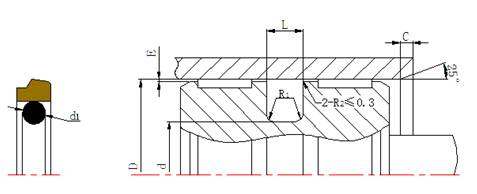

Installation Dimension table based on Metric Size
公制溝槽尺寸(mm)
| 缸徑D H9 | 溝槽底徑d h9 | 槽寬L +0.2 | O型圈線徑d1 | C≥ | R1≤ |
| 8~24 | D-4.9 | 2.2 | 1.8 | 2 | 0.4 |
| 15~48 | D-7.3 | 3.2 | 2.65 | 2 | 0.4 |
| 25~110 | D-10.7 | 4.2 | 3.55 | 3 | 8 |
| 50~140 | D-15.1 | 6.3 | 5.3 | 5 | 1.2 |
| 125~320 | D-20.5 | 8.1 | 7 | 7.5 | 1.6 |
| 330~660 | D-24 | 8.1 | 7 | 8 | 1.6 |
| 670~950 | D-27.3 | 9.5 | 8.6 | 8 | 1.6 |
| 1000~1500 | D-38 | 13.8 | 12 | 8.5 | 2 |
密封件
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
