C型防塵密封圈的結構及規格表

來源：廣東東晟密封科技有限公司 - www.j-v-m.com更新時間：2018-05-21

所謂的橡膠C型防塵密封圈（簡稱為C型防塵圈），它是一種單唇無骨架橡膠密封圈，東晟密封件告訴您更適用于C型密封結構形式內安裝，主要起到防塵的作用，詳細的橡膠C型防塵密封圈的標準結構及尺寸公差規格表見圖1和表1所述。此標準參考了<G/C10708.3-2000往復運動橡膠密封圈結構尺寸系列第3部分橡膠防塵密封>。

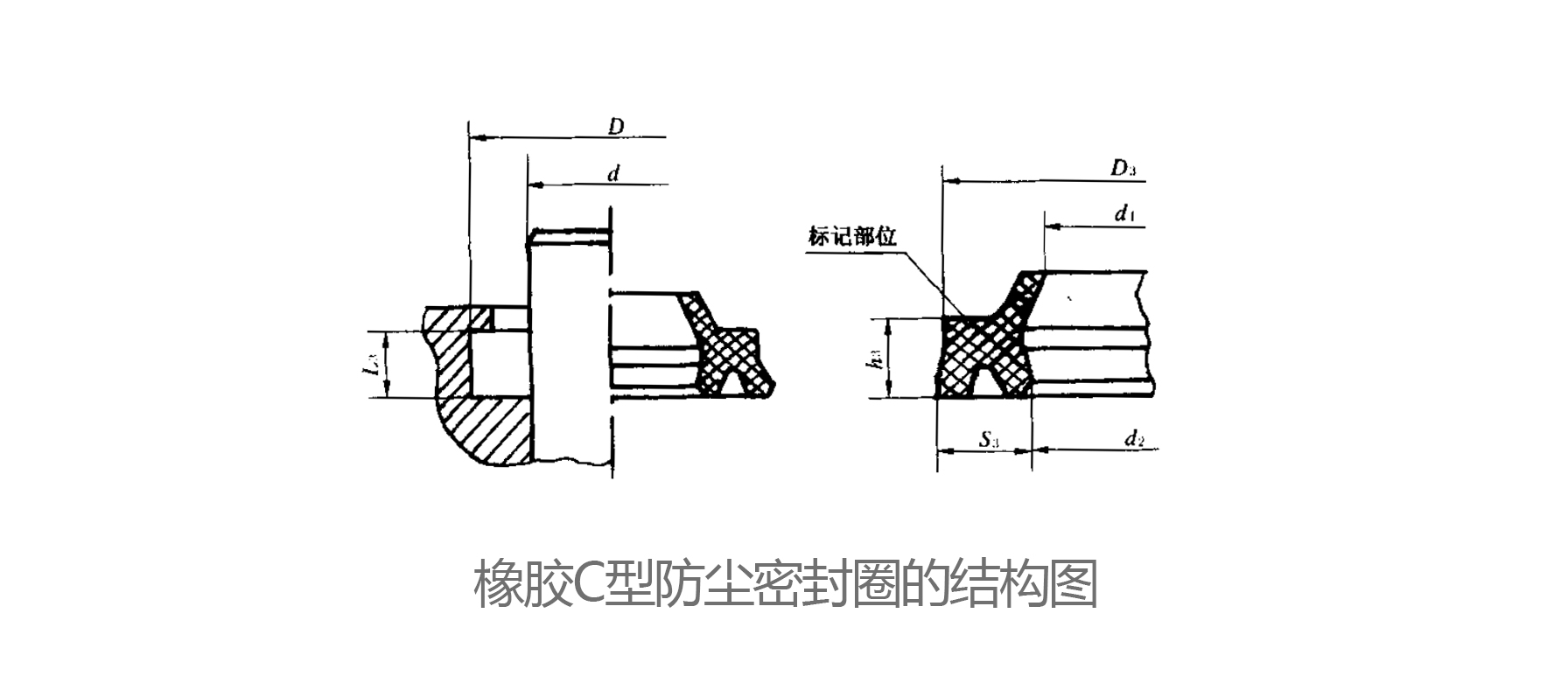

一、橡膠C型防塵密封圈的結構圖

C型防塵密封圈的標準結構

二、橡膠C型防塵密封圈的尺寸公差規格表

d	D	L1	d1和d2			D1		S2		h3
d	D	L1	d1	d2	d1-d2 極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
6	12	4	4.8	5.5	±0.20	12	±0.10 -0.25	4.2	±0.15	4	±0.300
8	14		6.8	7.2		14
10	16		8.8	9.2		16
12	18		10.8	11.2		18
14	20		12.8	13.2		20
16	22		14.8	15.2		22
18	24		16.8	17.2		24
20	26		18.8	19.2		26
22	28		20.8	21.2		28
25	33	5	23.5	24	±0.25	33		5.5		5
28	36		26.5	27		36
32	40		30.5	31		40
36	44		34.5	35		44
40	48		38.5	39		48
45	53		43.5	44		53
50	58		48.5	49		58
56	66	6	54.2	54.8		66		6.8		6
60	70		58.2	58.8		70
63	73		61.2	61.8		73
70	80		68.2	68.8	±0.35	80	±0.10 -0.40
80	90		78.2	78.8		90
90	100		88.2	88.8		100
100	115	8.5	97.8	98.4	±0.45	115	±0.10 -0.50	9.8		8.5
110	125		107.8	108.4		125
125	140		122.8	123.4		140
140	155		137.8	138.4		155
150	175		157.8	158.4		175
180	195		177.8	178.4	±0.60	195	±0.10 -0.65
200	215		197.8	198.4		215
220	240	11	217.4	218.2		240		13.2		11
250	270		247.4	248.2		270
280	300		277.4	278.2	±0.90	300	±0.20 -0.90
320	340		317.4	318.2		340
360	380		357.4	358.2		380
