輔助型機械密封圈的V型密封圈都有什么結構呢？
來源：廣東東晟密封科技有限公司 - www.j-v-m.com更新時間：2018-06-13
橡膠機械o型密封圈的密封組合元件有很多個，今天為大家介紹一下關于機械密封圈中的“輔助密封圈”的設計要求及分類等。東晟密封告訴您輔助密封圈包括動環輔助密封圈和靜環輔助密封件 ,他們分別構成動環與軸、靜環與壓蓋之間的密封效果。由于密封圈的材料具有彈性，能對密封環起彈性支撐作用，并對密封端面的歪斜和軸的振動有一定的補償和吸振和效果，也因此可提高密封端面的接合度。在密封端面磨損后，在彈簧力作用下，輔助密封圈會隨補償環沿軸向作微小的補償移動。

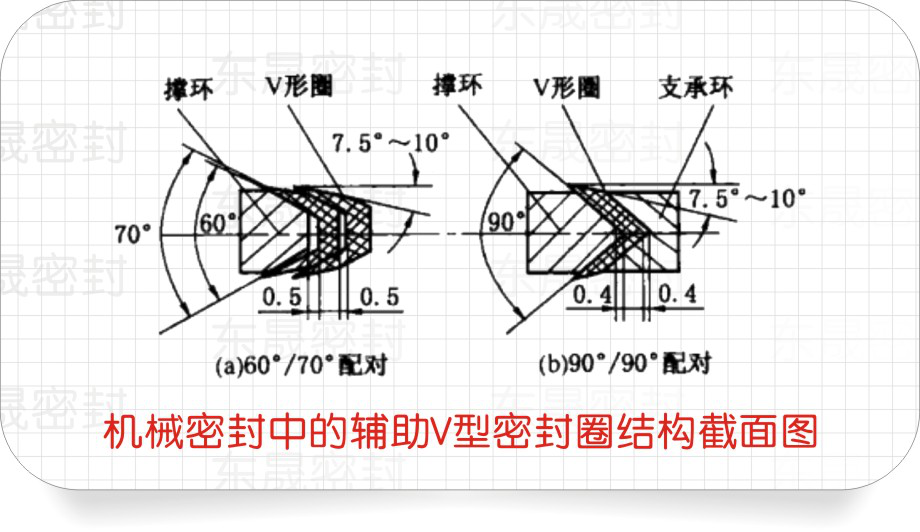

機械密封圈中的輔助V型密封圈結構截面圖
V型密封圈一般采的是用PTFE密封材料制造而成的。也由于PTFE密封材料的彈性較差，因此它是靠結構變形，使其唇口緊貼在軸或軸套上來實現密封效果的。而典型的V型密封圈的結構可以參考圖1二種不同角度與后側倒角錐形角度的V型密封圈結構。V型密封圈內錐空間的角度與后側倒角錐形角度的配對主要有60度/60度、60度/70度、70度/90度、90度/90度等，而三種V型圈的結構是以60度/70度為佳。60度/70度配對的V形圈是由2個V型圈和一個撐環組成的，而90度/90度的配對是由V型密封圈、支承環加撐環組合而成的，一類較典型的機械V型密封圈。
