工程機械中低壓液壓缸密封件安裝
來源：廣東東晟密封科技有限公司更新時間：2016-08-28
工程機械中低壓液壓缸密封件安裝
液壓缸是實現機械運動的動力源。它將液壓能轉變為機械能，大多數是以直線運動形式獲得動力和位移的。液壓缸若按用途和結構型式來分類，其種類繁多。若按壓力等級來區分，工程機械上常用的僅為兩大類：即中低壓液壓缸和高壓液壓缸。液壓缸的壓力等級大小由密封結構和液壓缸本身的材質、壁厚及加工工藝等決定，這些已在設計制造時確定。對使用者來說關注的是液壓缸的工作狀況，如有無內外泄露現象，能否達到大容積工作效率及工作壽命等等。實際應用中液壓缸失效型式通常是因為內泄露和外泄露，而這些與液壓缸中的液壓密封件及其裝配工藝等相關。下面就國內外液壓缸的安裝與密封工藝作一介紹，供同行間相互交流。
中低壓液壓缸壓力在16Mpa以下的液壓缸被稱為中低壓液壓缸，它廣泛用于推土機、裝載機、平地機及起重機等工程機械中。這類液壓缸的密封件國內外常采用耐油橡膠作為材質，如丁腈橡膠、夾布橡膠和三元尼龍橡膠等。液壓缸的密封分內、外兩部分：外密封部分包括缸筒與缸蓋間的靜密封件和缸蓋導向套與活塞桿間的動密封件，二者的作用是保證液壓缸不產生外泄露；內密封部分包括活塞與缸筒內徑之間的動密封件和活塞與活塞桿連接處的靜密封件。這些密封的性能狀態是決定液壓缸能否達到設計能力的關鍵。
16Mpa級工程液壓缸常見的缸蓋結構型式有法蘭連接、內卡鍵連接、螺紋連接和卡簧連接等4種。下面就密封件裝配時的有關要求介紹如下：
一、缸筒與缸蓋的密封 為保證缸筒與缸蓋之間的靜密封性能，除選擇合理的靜配合間隙、合適的O型密封圈外，好在O型密封圈的受擠壓側裝配尼龍背襯，這樣可提高密封圈的承壓能力，增加法蘭螺栓或缸蓋螺釘的預緊力，防止工作中因振動產生松動，導致靜密封面相對錯動而磨損，造成密封件損壞。
二、活塞桿與缸蓋導向套內孔的密封
1、活塞桿與缸蓋導向套的間隙達不到原設計要求。因長期使用，導向部分磨損失圓、拉傷、間隙增大或間隙油膜密封破壞等是造成活塞桿漏油的主要因素。在此狀態下，即使換上新的密封件，仍會產生液壓油從活塞桿處外泄露的癥狀。

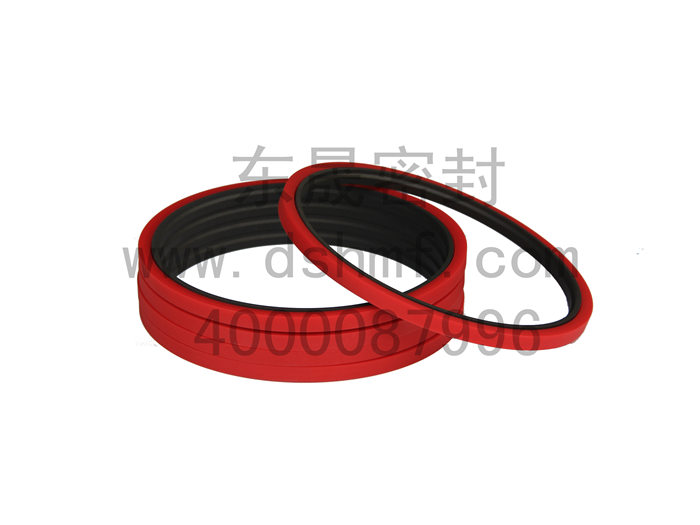

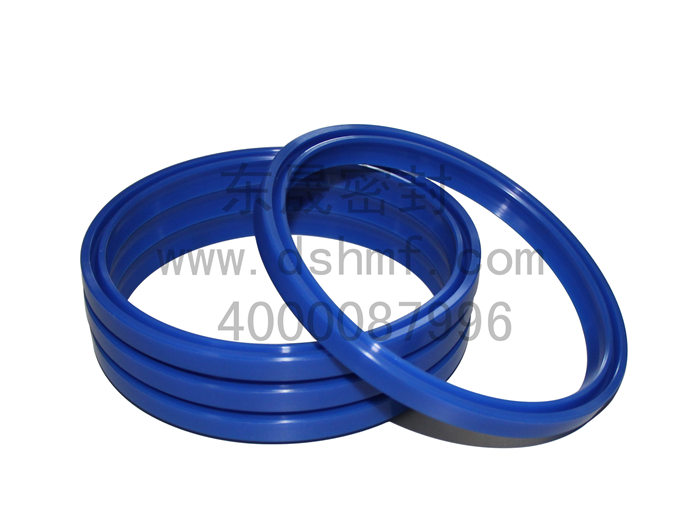

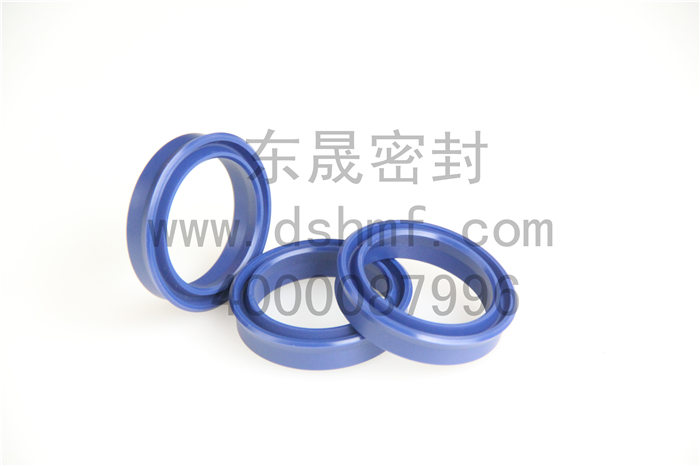

2、裝配的所有密封件其材質均須符合標準。Y形密封圈、V形密封圈、U形密封圈、Yx形密封圈等密封件其外觀質量不得有凹凸、雜質、氣泡、劃傷和毛刺飛邊等，防塵圈裝入活塞桿時不得啃傷，否則應更換密封件。
3、活塞桿表面鍍鉻層不得有脫落或嚴重凸凹不平處，活塞桿彎曲變形量應符合設計要求：即活塞桿表面直線度為1000mm內小于0.3mm，可用儀器測量檢查。施工現場檢查時，可用未裝密封件的缸蓋導向套涂液壓油裝入活塞桿上，然后全行程往復滑動和轉動，手感無間隙為合適。
三、缸蓋與活塞桿裝配
裝配前應用汽油或清洗油（嚴禁用柴油或煤油）清洗所有裝配件，并將缸蓋內外環槽的殘留物用稠布棉布擦干凈后，方可裝入密封件，并應在密封件和導向套的接觸表面上涂液壓油（嚴禁干裝配）。缸蓋裝入活塞桿時采用工裝從水平方向或垂直方向進行安裝，在保證二者同心后，才用硬木棒輕輕打入。有條件時也可加工一導向錐套，然后用螺母旋入或用硬木打入，這樣既保護了油封表面，又保證缸蓋能順利裝入缸筒內。
四、活塞密封件裝配

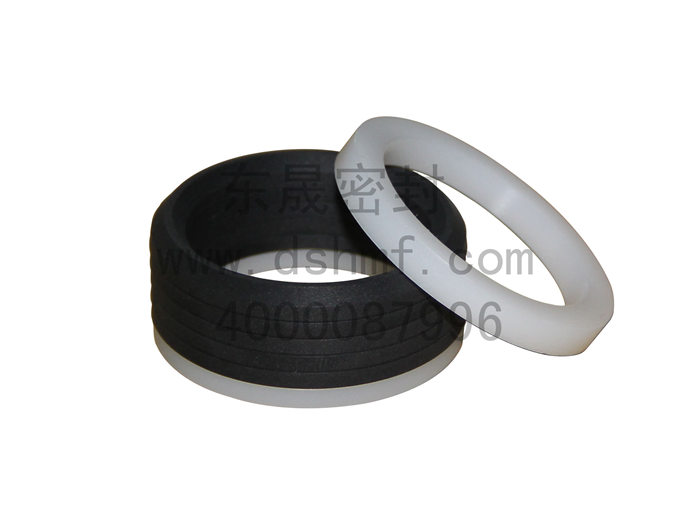

裝配前檢查導向環的背襯是否磨損，若磨損應更換，這樣導向環可保證活塞與缸筒內孔間有正常間隙。導向環也稱耐磨環，常由錫青銅、PTFE、尼龍1010、MC尼龍及聚甲醛等具有耐油、耐磨、耐熱且摩擦系數小的材料制成。非金屬材料導向環的切口寬度隨導向部分直徑的增大而增加，一定要留有膨脹量，以防止在高壓高溫工作時出現嚴重拉缸現象，導致缸筒報廢。 活塞內孔與活塞桿頭部的配合間隙一般較小，若間隙過大時，應更換或選配活塞進行裝配。活塞頭部的卡鍵連接處應能轉動靈活，無軸向間隙。采用螺紋連接的要有足夠的預緊力矩，并用開口銷、鎖簧或徑向緊固螺釘鎖住，但開口銷及緊固螺釘外伸部分不應過長，以免與缸底作緩沖作用的內孔部分產生碰撞而導致使用過程中出現拉缸或活塞頭脫落等嚴重故障。
五、缸筒與活塞桿總成裝配
裝配好的活塞、活塞桿、缸蓋及密封件組成一個整體總成后，如何使活塞頭部能正確，無損地裝入清洗干凈的缸筒內是保證液壓缸工作不內泄的重要環節。不同的活塞結構和缸蓋連接方式，其裝配工藝不同。
1、法蘭連接的缸筒。當缸筒內孔端部倒角處無啃碰傷，活塞表面已涂上液壓油，并且缸筒內孔與活塞同心時，既可裝入活塞組件。缸蓋靜密封處切口的背襯應涂潤滑脂或工業凡士林，并保證背襯不彈出脫位，要按規定力矩并均勻對稱地緊固缸蓋連接螺栓。2、內卡鍵連接的缸蓋。裝配時將缸筒內表面卡鍵填平，為保證缸筒內圓表面不卡阻，活塞密封件不損壞，常用兩種方法：
工廠內作業或在有條件的情況下，應加工3塊卡環，用其填平卡鍵槽，待活塞及缸蓋導向套裝入缸筒內后，再將3塊卡環取出，然后裝入卡鍵。需待缸蓋導向套復位后再裝上定位擋圈、卡簧等件。
在施工現場或無加工條件的情況下，可剪切一條石棉（用橡皮板吧！—錄者注）板板條（與卡鍵槽等寬），用其填平卡鍵槽，其余同上敘方法。此法快、方便，且能保證裝配質量。
3、內螺紋連接的缸蓋。由于缸筒端面內孔的內螺紋易對密封件造成損壞，故裝配時加工一薄壁開口導向套，用其固定于活塞頭部，使活塞能順利裝入缸筒內，既保護了密封件，也提高了裝配質量。
