一、骨架油封密封件在殼體孔的安裝方法

    骨架油封密封件裝配時必須檢查其內壁有無碎屑、劃痕、灰塵和鑄造砂粒等，應使用專用安裝工具將骨架油封密封件平穩地推入殼體坐孔內。如圖1所示。

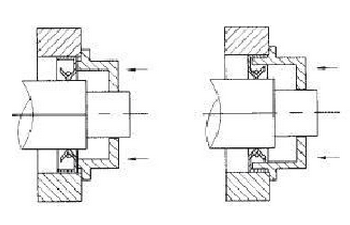

    圖1骨架油封在座孔內的安裝方式

二、骨架油封密封件在軸上的安裝方法

    骨架油封密封件的內徑通常小于軸徑，形成一定的過盈量，在安裝骨架油封密封件時容易造成密封唇損壞。為防止損壞，一般要使用圓錐形軸肩或圓錐安裝工具對骨架油封密封件進行裝配。

    軸上帶有螺紋、溝槽、花鍵時，使用圓錐形軸肩裝配骨架油封密封件無效，而需要用專用的安裝工具來保護骨架油封密封件密封唇，即在螺紋、溝槽、花鍵處套一保護套，避免骨架油封密封件密封唇被軸上的尖角、螺紋、溝槽、花鍵等損傷(如圖2)

三、骨架油封密封件的安裝程序及裝配時的注意事項

    1、從骨架油封密封件領取到裝配，必須保持干凈，骨架油封密封件安裝前不要過早將包裝紙撕開，防止雜物附著在骨架油封密封件表面而帶入工作中。

    2、骨架油封密封件裝配前做好機加工檢查程序，骨架油封密封件各部位尺寸是否與軸及腔體尺寸相符。軸與腔體的端面加工要光潔，倒角沒有損傷和毛刺，須清潔裝配部位。軸和座孔應加工有15-30°的倒角，尤其內倒角，不能有坡度，建議骨架油封密封件裝配部位采用圓角型倒角。在軸的裝入處(倒角)部份不能有毛刺、沙子、鐵屑等雜物，防止骨架油封密封件密封唇口的意外損傷。腔體內尺寸要與骨架油封密封件的外徑及寬度相適合。

    3、檢查骨架油封密封件的唇口是否完整，檢查骨架油封密封件的唇口有沒有損傷、變形，骨架油封密封件彈簧有沒有脫落、生銹，防止骨架油封密封件在運輸過程中受外力擠壓和撞擊等影響而破壞其真圓度。

    4、骨架油封密封件有回油線的，要先確定骨架油封密封件的安裝方向與旋向的關系。

    5、骨架油封密封件裝配時，應在骨架油封密封件唇口之間適量涂抹添加有二硫化鉬的鋰基酯等清潔油膏，防止軸在瞬間啟動時，對骨架油封密封件唇口造成干磨現象，影響骨架油封密封件唇口的過盈量。骨架油封密封件唇部接觸部分表面不應加工螺紋痕跡。裝配時在骨架油封密封件外圈涂上密封膠，用硬紙等把軸上的鍵槽或臺階部位包起來，避免劃傷或翻卷骨架油封密封件唇口，或用導向過渡套等專用工具將骨架油封密封件向里旋轉壓進，千萬不能硬砸硬沖，以防骨架油封密封件的骨架變形或擠斷骨架油封密封件的彈簧而失效。若出現骨架油封密封件唇口翻邊、彈簧脫落和骨架油封密封件歪斜時，必須拆下骨架油封密封件重新裝入。

    6、正確使用專用安裝工具，保護骨架油封密封件密封唇不受損壞，即使是輕微劃傷也是不允許的，否則容易引起骨架油封密封件密封泄漏。建議采用油壓設備或套筒工具安裝，壓力不必太大，速度要均速。

    7、當骨架油封密封件裝入殼體時，應以均勻的壓力進行，不得傾斜，避免引起骨架油封密封件外圓變形。

    8、骨架油封密封件安裝時須注意安裝的方向。需要內密封時，骨架油封密封件裝有自緊彈簧的一面(即有凹槽的一面)朝向箱體內部，防塵唇向外。

    骨架油封密封件的正確安裝是導致骨架油封密封件使用時間長短的重要環節。
