東晟產品分類
聯系我們
廣東東晟密封科技有限公司
電話：
傳真：
地址：石碣鎮橫滘工業區偉業街
郵編：523302
E-mail：
PTFE氟塑料制品生產工藝解析！
來源：廣東東晟密封科技有限公司更新時間：2025-04-16
氟塑料制品的性能與PTFE粉末粒徑分布直接相關。實驗數據顯示，采用懸浮聚合法制備的PTFE粉末需控制50-200μm粒徑范圍，其壓制密度可達2.15-2.20g/cm3（見表3）。當添加15%玻纖增強時，制品拉伸強度提升24%?。
?表3 PTFE原料粒徑與制品性能關系?
|
粒徑范圍(μm) |
壓制密度(g/cm3) |
拉伸強度(MPa) |
熱導率(W/m·K) |
|
20-50 |
2.08 |
24.5 |
0.25 |
|
50-100 |
2.17 |
27.8 |
0.27 |
|
100-200 |
2.19 |
26.3 |
0.26 |
成型工藝優化方案
在等靜壓成型階段，壓力參數需控制在30-50MPa區間。某氟塑料制品企業通過梯度升壓技術（10MPa/5min），使PTFE生坯密度均勻性提升18%。燒結環節采用380℃±5℃的階梯式升溫曲線（見圖1），可有效消除制品內部應力?。

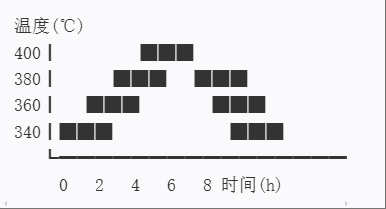

?圖1 PTFE燒結溫度曲線?
表面改性技術突破
通過等離子體處理（功率800W，處理時間120s），氟塑料制品的表面能可從18mN/m提升至45mN/m，與環氧樹脂的粘接強度提高7倍。該技術已在閥門密封件領域實現規模化應用?。
攝/撰/排/設:曹丘仁旭
以上內容如有雷同請即聯系本站長，即刻下線內容！
以上所有內容僅供參考不作實際之用！
