異型同軸密封件DTDI
- 代碼：異型同軸密封件DTDI
- 壓力≤(MPa)：45
- 速度≤(m/s)：1
- 溫度℃：-35/+100
- 材料：NBR/PTFE FKM
- 介質：標準液壓油
- 應用：用于動密封而且有保壓要求的場合
- 訂購熱線：400-0087-996
|
-聚氨酯密封件 異型同軸密封DTDI
|
 |
12
異型同軸密封件DTDI截面結構圖
軸用密封件,異型密封件,異形密封件,進口密封件,聚氨酯密封件,氣缸密封件,油缸密封圈
-同軸密封
異型同軸密封件DTDI
工作原理及基本知識
| 技術參數> Technical Data | ||||
|
|
壓力> Pressure[Mpa |
溫度> Temperature(℃>) |
速度 Sliding speed(m/s) |
介質> Medium |
|
標準產品 tandard |
45 | -35/+100 | 1 | 標準液壓油standard hydraulic oils |
|
材料Material |
|
設計標準或互換件 |
||
|
|
彈簧圈Elastic ring |
支承環Support Ring |
設計選用時可參考：洪格爾密封件（Hunger 公司）TDI系列標準。 以上資料以供參考 |
|
|
標準件Standard |
PU |
PTFE-青銅 PTFE-Bronze |
||
|
特殊Special |
NBR,FKM EPDM FMVQ,MVQ |
PTFE-碳纖維 PTFE-carbon |
||
工作壓力Pressure
160bar
250bar
400bar
擠出間隙Max Gap E
E≤0.6mm
E≤0.4mm
E≤0.3mm
訂貨范例 Order Example for standard version:
缸徑 Diameter D=100mm
訂貨號 Order Code DTDI 100*115*13
|
Installation Dimension table based on Metric Size
公制溝槽尺寸(mm)
|
|||||
|
軸徑d h8 |
溝槽底徑D H9 |
槽寬L D10 |
產品高h |
C≥ |
R1≤ |
| 20~35 |
d+8 |
7.5 | 7 |
6 |
0.4 |
|
35~45 |
d+8 |
8.5 | 8 | 6 | 0.4 |
|
45~55 |
d+10 |
11 | 10 | 6 | 0.8 |
|
55~120 |
d+15 |
13 | 12 | 7 | 1.2 |
|
120~300 |
d+20 |
17 | 16 | 10 | 1.2 |
|
300~480 |
d+30 |
21 | 20 | 15 | 2.4 |
|
500~950 |
d+40 |
26.5 | 25 | 15 | 2.4 |
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|

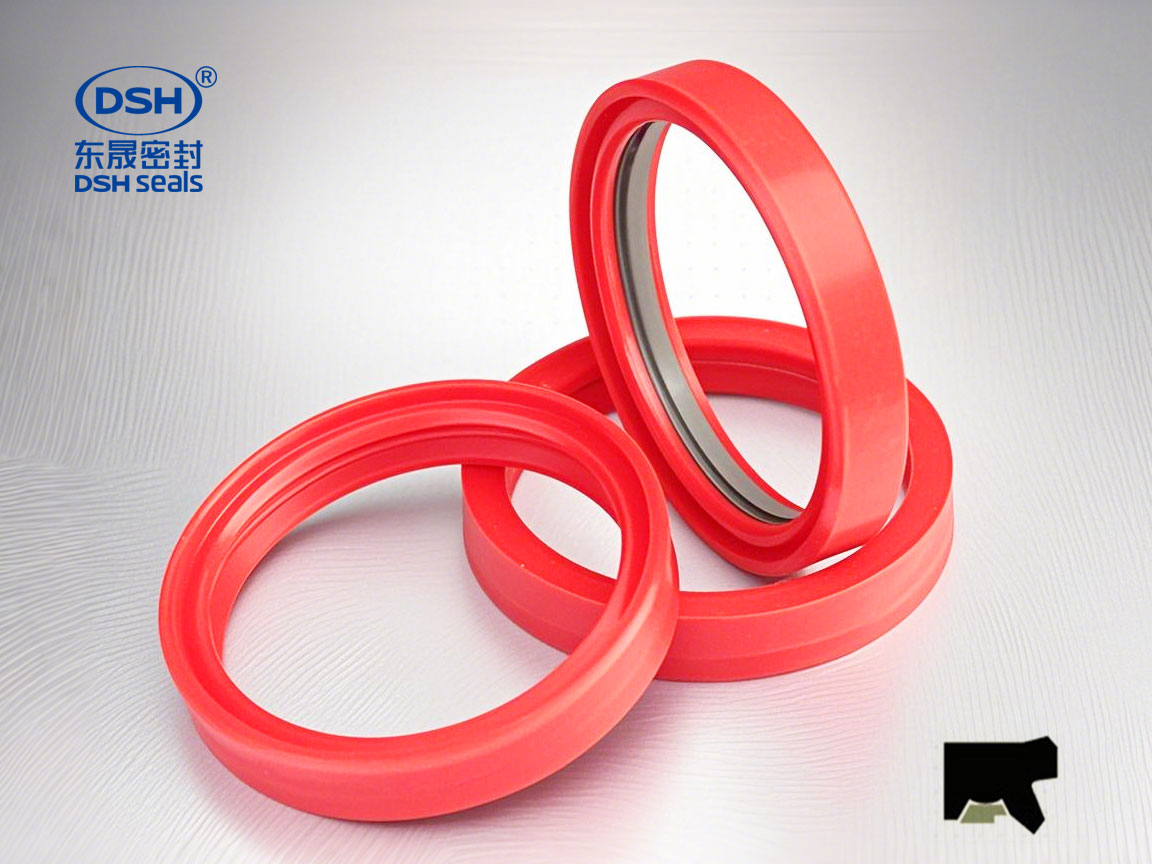

異型同軸密封件DTDI產品圖展示 軸用密封件,異型密封件,異形密封件,密封件,聚氨酯密封件,氣缸密封件,油缸密封圈 |
|
|
